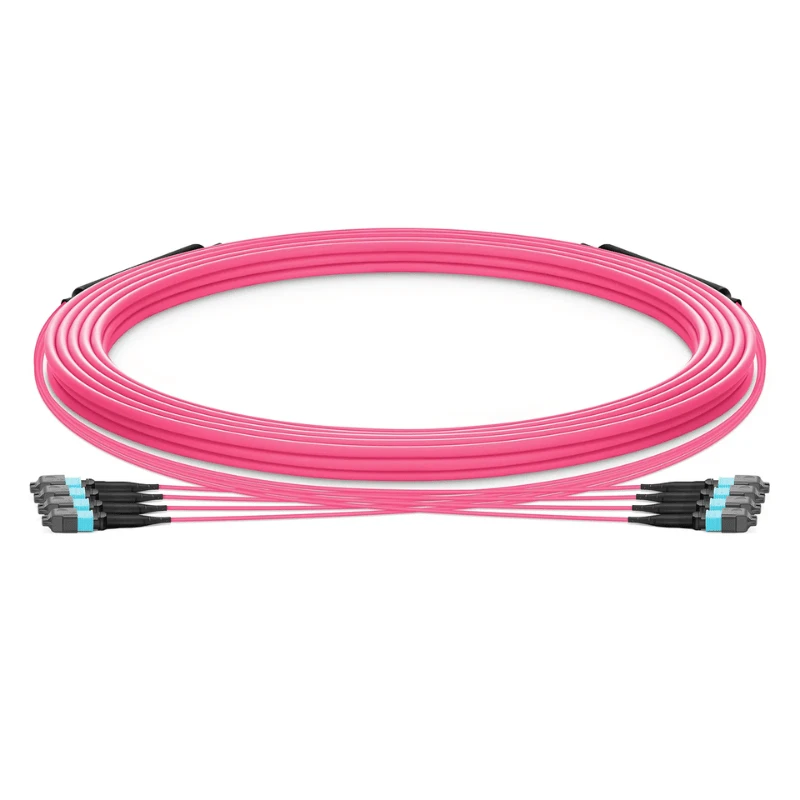

MPO Multimode Trunk Cable är en fiberenhet med hög-densitet designad för strukturerad kablage i datacenter, företagsserverrum och höghastighetsnätverksmiljöer-. Den använder för-terminerade MPO/MTP®-kontakter för att konsolidera flera multimodefibrer till en kompakt trunkledning, vilket minskar fältavslutningsarbetet och förenklar driftsättning med hög-densitet.

Tillgänglig i OM3, OM4 och OM5 multimodfiber, kabeln kan konfigureras för olika fiberantal, kontaktkön, polaritetsmetoder, kabellängder och mantelkrav.

Tekniska specifikationer

Punkt	Specifikation
Typ av fiber	Multimode OM3 / OM4 / OM5
Fiberkärna	50/125 μm
Fiberräkning	8/12/24 fibrer; multi-MPO-konfigurationer tillgängliga
Anslutning	MPO / MTP®
Connector Kön	Man / Kvinna
Polaritet	Typ A / Typ B / Typ C
Multimode polska	PC
Insättningsförlust	Standard Mindre än eller lika med 0,35 dB; låg-förlustversioner Mindre än eller lika med 0,20 dB
Kabeljacka	PVC / LSZH / OFNP, beroende av konfiguration
Kabeltyp	Rund eller buntad stamkonstruktion

Polaritets- och könsalternativ

Korrekt polaritet och anslutningskön är avgörande för att upprätthålla överföring-för att-ta emot kontinuitet i parallella-optiklänkar.

Typ A

Rak-genom fiberkartläggning.

Typ B

Omvänd fibermappning, vanligen använd i duplex-parallell-optikarkitekturer.

Typ C

Para-omvänd mappning för specifika strukturerade-kablar.

Manlig MPO

Stiftad kontakt för inriktning med en honkontakt.

Kvinnlig MPO

Ostiftad kontakt för användning med en hankontakt.

Den erforderliga polariteten bör specificeras tillsammans med matchande utrustning, kassett eller patch-paneldesign i stället för att väljas oberoende.

Kabelkonstruktion

Trunkenheten använder fabriks-terminerad multimodfiber med skyddande kabelkonstruktion som är lämplig för organiserad rack- och väginstallation. Aramidgarn kan användas som styrka, medan ytterjackan kan väljas efter installationskrav.

Vanliga jackaalternativ inkluderar PVC för allmänt inomhusbruk, LSZH där låg-rök- och halogenfri-konstruktion krävs, och OFNP för installationer med plenum-. Kabeldiametern varierar med fiberantal och trunkkonfiguration, så den slutliga ytterdiametern bör bekräftas innan du anger bankapacitet eller kabel-hårdvara.

Datacenterapplikationer

MPO Multimode Trunk Cable är lämplig för:

Rack-till-rack-stamanslutningar i datacenter med hög-densitet.
MPO patch-panel- och kassettanslutningar för strukturerad kablage.
Byt-till-server och byt-för att-byta länkar med hjälp av parallell multimodsoptik.
Företagsutrustningsrum där för-beställda monteringar minskar installationsarbetet på fältet.
Nätverksuppgraderingar med hög-densitet som kräver högre fiberkapacitet inom begränsat rackutrymme.

Test & Kvalitetssäkring

Varje kabelmontage kan inspekteras och testas före leverans för att verifiera tillverkningskonsistens och optisk prestanda.
Typiska kvalitetskontrollprocedurer- inkluderar:

100 % insättnings-förlusttestning för slutförda sammansättningar.
Avsluta-ansiktsinspektion och rengöring av MPO-kontakter.
Verifiering av kontaktpolaritet och fiberkartläggning.

Köns- och identifieringskontroll av kontaktdon.
Visuell inspektion av kabelmantel, stövlar och utbrytningsområden.
Individuella testrapporter levereras enligt projektkrav.

Testposter kan matchas med kabelidentifiering eller orderdokumentation för inkommande inspektion och spårbarhet i projektet.

Anpassning & OEM

För OEM-,-systemintegratörer och projektordrar kan trunkkabeln konfigureras enligt den nätverksarkitektur som krävs, inklusive:

Fibertyp: OM3 / OM4 / OM5

Fiberantal och MPO-mängd

MPO/MTP®-kontakt kön

Typ A/B/C polaritet

Standard eller låg-optisk prestanda

Kabellängd och brytlängd

PVC / LSZH / OFNP-jacka

Kabelidentifiering, märkning och färgkrav

Kundspecifik-förpackning och privat märkning

Förpackning & leverans

Färdiga MPO-trunkablar är individuellt skyddade för att förhindra kontaminering, böjning och kabelskador under hantering och transport. Dammskydd för kopplingar, skyddsomslag och kartonger eller andra export-lämpliga förpackningar kan specificeras enligt leveranskrav.

Standardkonfigurationer kan levereras enligt produktionstillgänglighet. Anpassade OEM-enheter schemaläggs enligt konfigurationskomplexitet, kvantitet, testkrav och materialtillgänglighet. Varje försändelse kan förses med produktidentifikation och tillämplig testdokumentation för mottagande av inspektion.

FAQ

F: Hur bekräftar jag att trunkkabeln kommer att matcha mitt befintliga MPO-system?

S: Bekräfta anslutningsgränssnittet, nyckelorienteringen, fiberkartläggningen, stiftkonfigurationen och specifikationer för matchande komponenter i båda ändar. För en befintlig installation hjälper det att tillhandahålla aktuell MPO-modul, adapter eller kabelartikelnummer förhindra inkompatibilitet under utbyte eller expansion.

F: Kan MPO-stamkablar levereras i olika längder för samma projekt?

A: Ja. Olika kabellängder kan tillverkas inom samma projektspecifikation. Köpare bör tillhandahålla den erforderliga färdiga längden och, i tillämpliga fall, den tillåtna toleransen så att ställningsdragning och installationsavstånd kan planeras noggrant.

F: Kan du ge ett prov innan en bulkorder?

A: Ja. Prover kan produceras för konfigurationsverifiering innan massproduktion. Provet bör använda samma anslutningsarrangemang och viktiga tekniska krav som är avsedda för produktionsordern så att kompatibilitet och installation kan kontrolleras under faktiska projektförhållanden.

F: Finns kabelritningar eller måttdokument tillgängliga för tekniskt godkännande?

A: Ja. Måttritningar och konfigurationsinformation kan tillhandahållas för projektgranskning. För komplexa stammontage kan köpare bekräfta total längd, kopplingsarrangemang, brytningsdimensioner och identifieringskrav före produktion.

F: Hur ska MPO-stamkablar hanteras under installationen?

S: Undvik att dra i kabeln i kontakterna, överskrida de angivna böjgränserna eller utsätta för stor belastning på brytsektioner. Håll kontaktens ändar täckta tills anslutningen och dra stammen genom lämpliga kabel-hanteringssystem utan att krossa eller böja enheten kraftigt.

F: Kan samma MPO-trunkkabel användas för olika överföringshastigheter?

S: Potentiellt, men kompatibiliteten beror på transceivertyp, optisk länkbudget, överföringsavstånd och nätverksarkitektur. Kabeln bör därför specificeras mot den faktiska optiska utrustningen och länkkraven istället för att endast väljas med nominell datahastighet.
