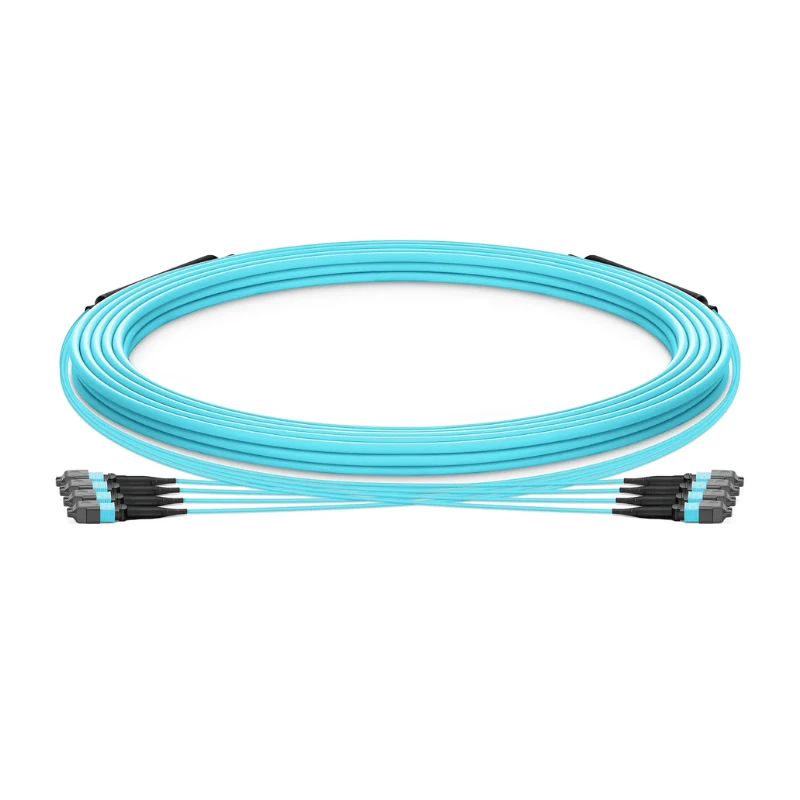

OM3 MPO Multimode Fiber Cable är en fabriks-terminerad multimode fiberenhet byggd med OM3 optisk fiber och MPO/MTP multi-fiberkontakter.
Tekniska specifikationer
|
Parameter |
Specifikation |
|
Produkttyp |
OM3 MPO Multimode Fiberkabel |
|
Typ av fiber |
OM3 Multimode Fiber |
|
Fiberstorlek |
50/125 μm |
|
Våglängd |
850 nm / 1300 nm |
|
Antal fibrer |
8 / 12 / 24 / 48 / 72 / 144 Fibrer |
|
Anslutningstyp |
MPO / MTP |
|
Kontakt A |
Man / Kvinna; Pinned / Unpinned |
|
Kontakt B |
Man / Kvinna; Pinned / Unpinned |
|
Polaritet |
Typ A / Typ B / Typ C |
|
Kabelstruktur |
Rund kabel/mikro-distributionskabel/bandkabel |
|
Jacka Material |
LSZH / PVC / OFNP |
|
Kabellängd |
Anpassad längd |
|
Driftstemperatur |
-20 grader till +70 grader |
|
Optisk testning |
Insättningsförlust / returförlust |
|
Inspektion av kontaktdon |
Avsluta-ansiktsinspektion / 3D-interferometerinspektion |
|
Efterlevnad |
RoHS / REACH / CE; UL 910 och CPR-konfigurationer är föremål för tillämplig kabelkonstruktion |
OM3 Fiberegenskaper
OM3-fiberkvaliteten definierar multimodsöverföringsegenskaperna för den optiska vägen, medan MPO/MTP-avslutningen avgör hur de individuella fiberkanalerna presenteras vid utrustningens gränssnitt.
Monteringsnivå-prestanda
För en OM3 MPO-enhet utvärderas fiberspecifikationen och anslutningsavslutningen som en färdig optisk väg snarare än som oberoende komponentbeskrivningar.
Förlustkonfiguration
DIMI tillhandahåller olika MPO/MTP-förlustgrader, vilket gör att den färdiga sammansättningen kan specificeras enligt de optiska-förlustkraven för den anslutna länken.
Överföringsvillkor
Det överföringsavstånd som kan uppnås beror på den fullständiga optiska länken, inklusive transceivrar, passiva komponenter och tillgänglig optisk budget, snarare än kabelspecifikationen isolerat.
Kabelkonstruktion
Kabelstruktur
Den valda kabelkonstruktionen definierar det interna arrangemanget och det mekaniska skyddet för multi-fiberenheten före MPO/MTP-avslutning.
Fiberskydd
Den valda konstruktionen grupperar och skyddar de enskilda fibrerna enligt specificerad kabelkonstruktion och fiberantal.
Jackans specifikation
Mantelkonstruktionen definieras tillsammans med de erforderliga mekaniska, miljömässiga och överensstämmelsekraven för den färdiga kabeln.
MPO uppsägning
Anslutningskonfiguration:MPO/MTP-kontakter är fabriksterminerade enligt den angivna kontakttypen, kön, stiftkonfiguration och ände-till-fibermappning.
Polaritet och fiberkartläggning:Den angivna polariteten definierar fiberns-positionsförhållande mellan de två anslutningsändarna, med den färdiga sammansättningen verifierad mot den bekräftade kartläggningen före leverans.
Verifiering av produktkvalitet
Optisk testning
Varje färdig montering genomgår testning av insättningsförlust och returförlust före leverans enligt den bekräftade optiska specifikationen.
01
Kopplingsgeometri
MPO-kontaktens geometri verifieras genom 3D-interferometermätning, inklusive fiberhöjd, krökningsradie och apexoffset.
02
Avsluta-ansiktsinspektion
Anslutningsändytorna inspekteras för ytdefekter och föroreningar innan den färdiga monteringen släpps.
03
Polaritetsverifiering
Fiberkontinuitet och polaritet kontrolleras mot den specificerade mappningen för att verifiera kanalöverensstämmelse över aggregatet.
04
Produktens spårbarhet
Där serialiserad rapportering specificeras kan den färdiga kabeln kopplas till dess registrerade optiska data och inspektionsdata för kontakterna genom dess tilldelade identifikationsnummer.
05
FAQ
F: Kan OM3 MPO-kabel användas i en länk som innehåller OM4-fiber?
S: Blandade OM3/OM4-länkar bör utvärderas mot transceiverspecifikationen och systemets optiska budget innan distributionen, eftersom den totala prestandan beror på de kombinerade fiber- och komponentspecifikationerna.
F: Vad bör bekräftas innan du gör en upprepad OM3 MPO-kabelbeställning?
S: Den godkända produktspecifikationen, tidigare orderreferens eller produktionsprov ska användas för att bekräfta den överenskomna konfigurationen innan upprepad produktion.
F: Kan ett godkänt prov användas som produktionsreferens för en OM3 MPO-kabelorder?
A: Ja. Ett godkänt prov kan fungera som produktionsreferens när dess konfiguration och tillämpliga inspektionskrav är dokumenterade i den bekräftade orderspecifikationen.
F: Kan DIMI tillverka en OM3 MPO-kabel från en befintlig kundspecifikation?
A: Ja. En befintlig kundspecifikation kan användas som produktionsreferens när den nödvändiga konfigurationen, tekniska kraven och inspektionskriterierna är tydligt definierade och bekräftade före produktion.
F: Vad krävs normalt för en offert för en OM3 MPO-kabel?
S: Projektkvantitet, målleveransdatum, befintligt artikelnummer, godkänt prov eller tidigare orderreferens kan hjälpa leverantören att förbereda en offert mot den nödvändiga konfigurationen.
F: Kan OM3 MPO-kablar levereras för OEM- eller privata-beställningar?
S: Krav på OEM eller privata-etiketter kan införlivas i den bekräftade produktionsspecifikationen, inklusive överenskommen produktidentifiering, märkning, förpackning och dokumentationskrav.
F: Vilka dokument kan begäras för en OM3 MPO-kabelbeställning?
S: Köpare kan ange erforderliga testrapporter, produktidentifieringsposter, inspektionsprotokoll eller annan kvalitetsdokumentation som en del av orderdokumentationskraven.
F: Hur kan köpare utvärdera en OM3 MPO-kabelleverantör innan de lägger en produktionsorder?
S: Köpare kan granska leverantörens produktspecifikationer, provgodkännandeprocess, optiska testprotokoll, kontaktinspektionskapacitet, tillämpliga certifieringar och produktionsdokumentation innan de godkänner en produktionsorder.
