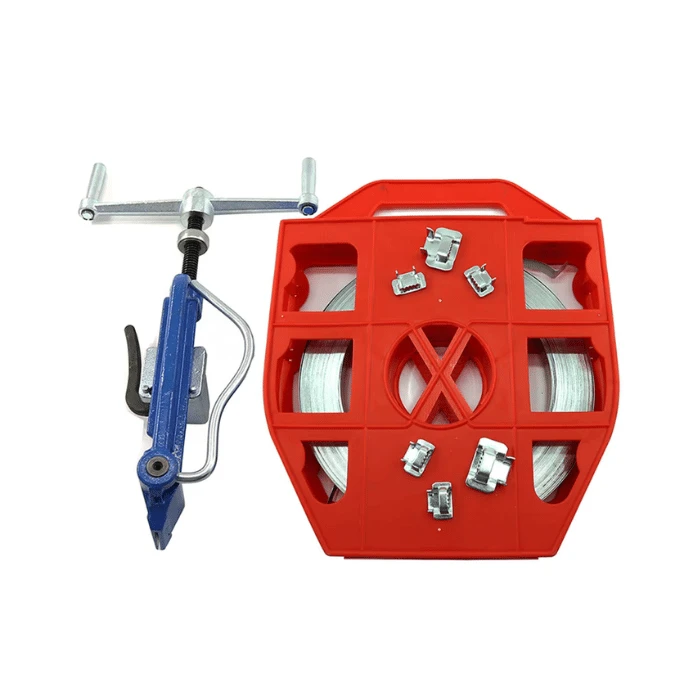

Standardbandverktyg

Standardbandverktyget är ett manuellt spännverktyg utformat för att installera rostfritt stål och andra metallband runt stolpar, kablar, fästen, skyltar och verktygsutrustning. Dess fall-smidda konstruktion kombinerar en spännmekanism, -fjäderbelastad gripare och inbyggd-fräs i ett handverktyg. Verktyget är lämpligt för telekom, fiberoptik, allmännyttiga, kommunala och allmänna infrastrukturfästningar där kontrollerad bandspänning och en säker spännanslutning krävs.

Verktyget använder ett mekaniskt spännsystem för att dra åt metallband runt arbetsstycket innan spännet säkras.

Släpp-smidd verktygskropp:Tillhandahåller den huvudsakliga-lastbärande strukturen för manuell spänning.

Spännmekanism:Omvandlar handtagets rotation till kontrollerad bandspänning.

Fjädrande-gripare:Håller bandet under spänning och hjälper till att bibehålla bandets position.

Verktygsnos och gripblock:Styr och håll kvar bandet under spänning och spänneformning.

Överrullningsmekanism:Bildar bandkopplingen runt spännet efter att spänningen har applicerats.

Integrerad skärare:Tar bort överflödigt band efter att anslutningen har bildats.

Funktionsprincipen är baserad på tre mekaniska åtgärder: att greppa bandet, applicera spänning och forma spännets anslutning. Verktyget levererar inte ström eller värme; alla spänn- och skäroperationer utförs manuellt.

Välj band och spänne:Kontrollera att bandbredden, tjockleken, materialet och spännet är kompatibla med verktyget och applikationen.

Slå in bandet:För bandet runt stången, kabelstödet, fästet eller annat arbetsstycke och dra det genom spännet enligt spännets design.

Placera verktyget:Sätt in bandet i verktygets greppområde samtidigt som du håller spännet korrekt placerat.

Applicera spänning:Använd spännmekanismen tills bandet når den nödvändiga installationsspänningen.

Skapa anslutningen:Rulla verktyget över spännet samtidigt som du kontrollerar spännmekanismen för att behålla bandpositionen.

Skär bort överskottet:Använd den integrerade skäraren för att ta bort den återstående bandsvansen.

Komplettera spännet:Säkra spännet enligt dess specifika design och installationskrav.

För konsekvent fastsättning bör bandet förbli korrekt inriktat med spännet under spänning och vältning. Den erforderliga spännings- och spänne-stängningsmetoden bör följa den tillämpliga bandsystemspecifikationen.

Verktyget är utformat för metallband inom dess specificerade dimensionsområde. Typiska alternativ i rostfritt stål inkluderar 201, 304 och 316, med materialval baserat på korrosionsexponering och projektkrav.

Kompatibla spännsystem kan inkludera:

Öron-Lokt-spännen:Traditionell spännedesign för manuell bandning.

Tru-Lokt-spännen:Spännedesign utvecklad för kompatibla manuella bandsystem och visuell bekräftelse av spännets-vingrörelse under installationen.

Andra kompatibla spännen i rostfritt stål:Måste matcha den valda bandbredden och följa tillämpliga installationskrav.

Kvalitetskontroll bör omfatta både inkommande komponenter och färdiga-verktygsprestanda. Rekommenderade inspektionsartiklar inkluderar:

Dimensionell inspektion:Verktygslängd, kritiska passningsmått och bandkompatibilitet.

Funktionskontroll:Jämn funktion av spännhandtaget, griparen, skäraren och vältmekanismen.

Spänningsprestanda:Verifiering av att verktyget uppnår det specificerade spänningsintervallet utan onormal glidning eller mekanisk deformation.

Skärinspektion:Kontrollera att fräsen klarar den angivna maximala bandtjockleken och ger ett rent snitt.

Ytinspektion:Kontrollera beläggningens integritet, exponerad metall, korrosion, grader och andra synliga defekter.

Monteringsinspektion:Verifiera fästelement, rörliga komponenter, handtagshållning och övergripande mekanisk integritet.
