MPO/MTP-adapterkabel

DIMI Fiber tillverkar MPO/MTP-adapterkablar för fiberanslutningar med hög-densitet mellan MPO/MTP-gränssnitt och specificerad optisk utrustning eller distributionssystem. Konfigurationer är tillgängliga för OS2, OM3, OM4 och OM5 fiber, med 8, 12, 16 och 24 fibrer, stiftade eller icke{10}}stiftade kontakter, typ A/B/C polaritet, standardlängder eller anpassade längder och PVC-, LSZH- eller OFNP-jackor.

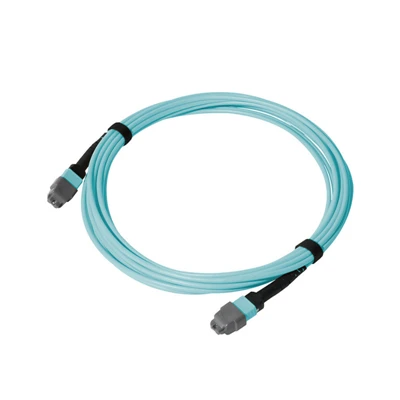

MPO polaritetsomvandlingskabel
MPO-polaritetsomvandlingskabeln är en fabriks-terminerad fiberenhet utformad för att korrigera fiber-position eller Tx/Rx-polaritetsfel i MPO/MTP-kabelsystem med hög-densitet. Det ger en...

visa mer
MPO hona till hane adapterkabel
MPO hona till hane-adapterkabel är en fabriks-terminerad multi-fiberenhet med en MPO-honkontakt i ena änden och en MPO-hankontakt i den andra. Honänden använder inriktningshål, medan hanänden har...

visa mer

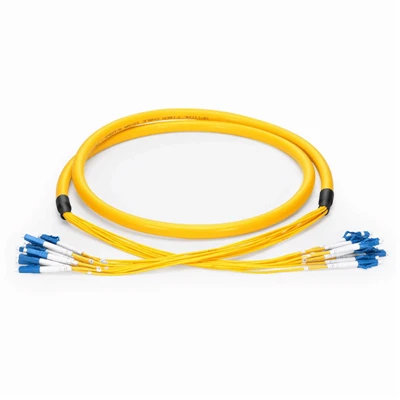

MTP till LC-adapterkabel
MTP till LC-adapterkabeln är en fabriks-terminerad fiberoptisk enhet som ansluter ett MTP/MPO-gränssnitt med hög-densitet till flera LC-duplexgränssnitt. Den är designad för strukturerad kablage...

visa mer
MPO till FC Adapterkabel
MPO till FC-adapterkabeln är en fabriks-terminerad fiberoptisk enhet som ansluter ett MPO/MTP-gränssnitt till individuella FC-gränssnitt. Den är designad för datacenter, telekomnätverk, optiska...

visa mer
MPO till SC adapterkabel
MPO till SC-adapterkabel är en fabriks-terminerad fiberoptisk fanout-enhet som ansluter ett MPO/MTP®-gränssnitt med hög-densitet till individuella optiska SC-gränssnitt. Monteringen kan...

visa mer

MPO/MTP-adapterkabeltyper

DIMI Fiber tillhandahåller MPO/MTP-adapterkabelenheter för olika kontaktgränssnitt, fiberkonfigurationer och polaritetskrav.

MPO till MPO Adapterkabel

För-avslutade MPO-kabelenheter för direkta anslutningar mellan kompatibla MPO-gränssnitt. Tillgänglig med specificerat fiberantal, stiftkonfigurationer, polaritet och kabellängder.

MTP till MTP-adapterkabel

MTP-baserade multifiberenheter för anslutningar med hög-densitet mellan kompatibla MTP-gränssnitt. Stiftade eller icke-nålade konfigurationer väljs enligt de matchande kopplingarna.

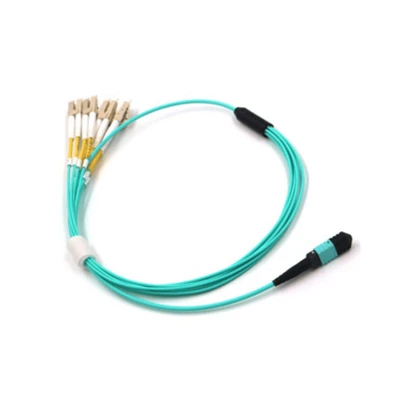

MPO/MTP till LC-adapterkabel

Konverterar ett multifiber MPO/MTP-gränssnitt till LC-anslutningar för utrustning, distributionssystem och specificerade breakout-konfigurationer. Fiberantal, polaritet, kontakttyp och kabellängd konfigureras enligt applikationen.

MPO/MTP till SC Adapterkabel

Ger en MPO/MTP-till-SC-gränssnittskonfiguration för system som kräver en multifiberanslutning på ena sidan och SC-anslutning på den andra.

MPO polaritetsomvandlingskabel

Designad för specificerade MPO-fiberkartläggning och polaritetsomvandlingskrav. Typ A-, Typ B- eller Typ C-konfigurationer är tillgängliga enligt den befintliga länkarkitekturen.

Anpassad MPO/MTP-adapterkabel

Anpassade sammansättningar kan tillverkas med specificerad fibertyp, fiberantal, kontaktkombination, stiftkonfiguration, polaritet, fiberkartläggning, kabellängd och mantel. Befintliga kablar, ritningar, stycklistor eller kontaktartikelnummer kan tillhandahållas för konfigurationsverifiering.

MPO/MTP-adapterkabelkonfigurationer

Kabelmonteringen kan specificeras enligt anslutningsgränssnittet, fiberkonfigurationen och installationskraven.

Parameter	Tillgängliga alternativ
Anslutning	MPO / MTP
Anslutningsstift	Fäst/icke-fäst
Fiberräkning	8/12/16/24 fibrer
Typ av fiber	OS2 / OM3 / OM4 / OM5
Polaritet	Typ A / Typ B / Typ C
Kabellängd	Standardlängder / Anpassad längd
Jacka	PVC / LSZH / OFNP
Driftstemperatur	-20 grader till +70 grader
Efterlevnad	IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, där tillämpligt
Materialkrav	RoHS / REACH; tillämpliga flamskyddskrav-

Specifikationerna bekräftas mot vald kontakt, fiber och kabelkonfiguration före produktion.

MPO/MTP-gränssnittskompatibilitet

MPO/MTP-adapterkablar är konfigurerade för att matcha anslutningsgränssnittet, stiftkonfigurationen, fiberantal, fibertyp, polaritet och fibermappning för den anslutna utrustningen eller befintlig kabel.
Typiska konfigurationer inkluderar:

01/

MPO/MTP till MPO/MTP:Ansluter kompatibla MPO/MTP-gränssnitt på fiberkassetter, trunk-kablar, patchpaneler, transceivers och annan optisk utrustning.

02/

MPO/MTP till LC:Ansluter ett multifiber MPO/MTP-gränssnitt med utrustning eller distributionskomponenter med hjälp av LC-anslutningar.

03/

MPO/MTP till SC:Ansluter ett MPO/MTP-gränssnitt med specificerad SC-baserad fiberutrustning eller distributionskomponenter.

04/

Fäst till icke-fäst:Anslutningsstiftets konfiguration väljs enligt den matchande kontakten.

05/

Typ A/B/C polaritet:Polaritet och fibermappning konfigureras enligt det obligatoriska fiber-till-arrangemanget.

06/

OS2 / OM3 / OM4 / OM5:Fibertyp väljs för att matcha befintlig optisk infrastruktur och ansluten utrustning.

Anslutnings- och stiftkonfiguration

MPO/MTP-adapterkablar kräver korrekt passande kontaktkonfiguration. Fasta och icke-nålade versioner väljs enligt kontakten på den matchande sidan.

Fäst/man:Innehåller inriktningsstift för placering mot en kompatibel icke-stiftad kontakt.

Ej-fäst/kvinna:Använder den matchande kontaktens inriktningsstift för kontaktinriktning.

MPO/MTP-gränssnitt:Multifiberkontaktkonfiguration för anslutningar med hög-densitet.

MPO/MTP till LC eller SC:Tillgänglig för specificerade gränssnittskonverteringar och breakout-konfigurationer.

För ersättnings- eller systemmatchande beställningar- kan det befintliga kontaktens artikelnummer eller kabelprovet användas för att verifiera den nödvändiga stiftkonfigurationen.

Polaritet och fiberkartläggning

Polaritet bestämmer hur enskilda fibrer mappas mellan de två ändarna av en MPO/MTP-enhet. Den valda polariteten måste matcha utrustningen och länkarkitekturen.

Polaritet	Fiberkartläggning
Typ A	Rak-genom mappning
Typ B	Omvänd kartläggning
Typ C	Para -vis omvänd mappning

DIMI Fiber kan tillverka sammansättningar enligt specificerade polaritets- och fiberkarteringskrav. För oklara konfigurationer, tillhandahåll den befintliga kabel-, systemritningen, stycklista eller fibermappningsinformation för verifiering före produktion.

Ansökningar

MPO/MTP-adapterkablar används i:

Fiberinfrastruktur för datacenter

Fiberdistributionssystem med hög-densitet

Telekominfrastruktur

Företagsnätverksutrustning

Högpresterande datormiljöer-

Nätverksutbyggnad och omkonfigurering

Byte och underhåll av fiberkabel

Lämpligheten beror på den fullständiga optiska kanalen, inklusive fibertyp, transceiver, polaritet, kontaktkonfiguration och kanalförlust.

Kvalitets- och testdokumentation

DIMI Fiber verifierar MPO/MTP-adapterkablar mot den specificerade kontakten, fibern och polaritetskonfigurationen före leverans.

Kvalitetskontroll kan inkludera:

Kopplingsgeometri:3D-interferometrisk inspektion av krökningsradie, apexförskjutning och fiberutsprång.

Slut-Ansiktsskick:Digital mikroskopisk inspektion av kontaktens ändytor enligt tillämpliga IEC 61300-3-35 kriterier.

Optisk testning:Insättningsförlust, returförlust och optisk kontinuitetstestning enligt den specificerade konfigurationen.

Fiberkartläggning:Verifiering av fiber-till-fiberkontinuitet och polaritet där så krävs.

Testrekord:Individuella optiska testdata kan levereras med beställningen där det anges.

Testkraven bekräftas enligt den valda fibertypen, kontaktkonfigurationen och polariteten snarare än att tillämpa en enda specifikation över alla MPO/MTP-adapterkablar.

Tillverkning av anpassad MPO/MTP-adapterkabel

DIMI Fiber stöder anpassad adapterkabelproduktion för OEM-projekt, nätverksinstallation och ersättningskrav.
Anpassning kan inkludera:

Fibertyp: OS2 / OM3 / OM4 / OM5
Fiberantal: 8/12/16/24
MPO- eller MTP-kontakt
Fäst eller icke-fäst konfiguration
Typ A, B eller C polaritet
Specificerad fiberkartering
MPO/MTP till LC eller SC konfigurationer
Kabellängd
PVC-, LSZH- eller OFNP-jacka
Kraftig- eller bepansrad utbrytningskonstruktion där tillämpligt
Privat märkning
Anpassad streckkodning
Kitted eller bulkförpackningar

Kunder kan tillhandahålla en ritning, befintlig kabel, stycklista, kontaktartikelnummer, utrustningsgränssnitt eller prov som produktionsreferens.

FAQ

F: Vad är en MPO/MTP-adapterkabel?

S: En MPO/MTP-adapterkabel är en för-terminerad fiberenhet som används för att ansluta specificerade MPO/MTP-gränssnitt eller för att ansluta ett MPO/MTP-multifibergränssnitt med ett annat anslutningsgränssnitt som LC eller SC.

F: Vad är skillnaden mellan stiftade och icke-stiftade MPO/MTP-kontakter?

S: Stiftade kontakter inkluderar inriktningsstift, medan icke-stiftade kontakter är utformade för att passa ihop med stiftade kontakter. Den nödvändiga konfigurationen beror på kontakten på den passande sidan.

F: Vilken MPO-polaritet ska jag välja?

A: Typ A ger rak-fibermappning, typ B omvänder fiberordningen och typ C omvänder fibrer i par. Rätt val beror på fiberkartläggningen och utrustningsarkitekturen för installationen.

F: Kan du matcha en befintlig MPO/MTP-kabel?

A: Ja. En befintlig kabel, ritning, stycklista, kontaktartikelnummer eller utrustningsgränssnitt kan användas som referens för att bekräfta kontakt, fiberantal, stiftkonfiguration och polaritet.

F: Kan du tillhandahålla optiska testdata?

S: Optisk testning kan innefatta insättningsförlust, returförlust, kontinuitet och fiberkartläggning. Individuella testprotokoll kan levereras med beställningen där det anges.

F: Kan du tillverka anpassade MPO/MTP-adapterkablar?

A: Ja. Anpassad produktion är tillgänglig för fibertyp, fiberantal, kontaktkombination, stiftkonfiguration, polaritet, fiberkartläggning, kabellängd, mantel, märkning och förpackningskrav.
