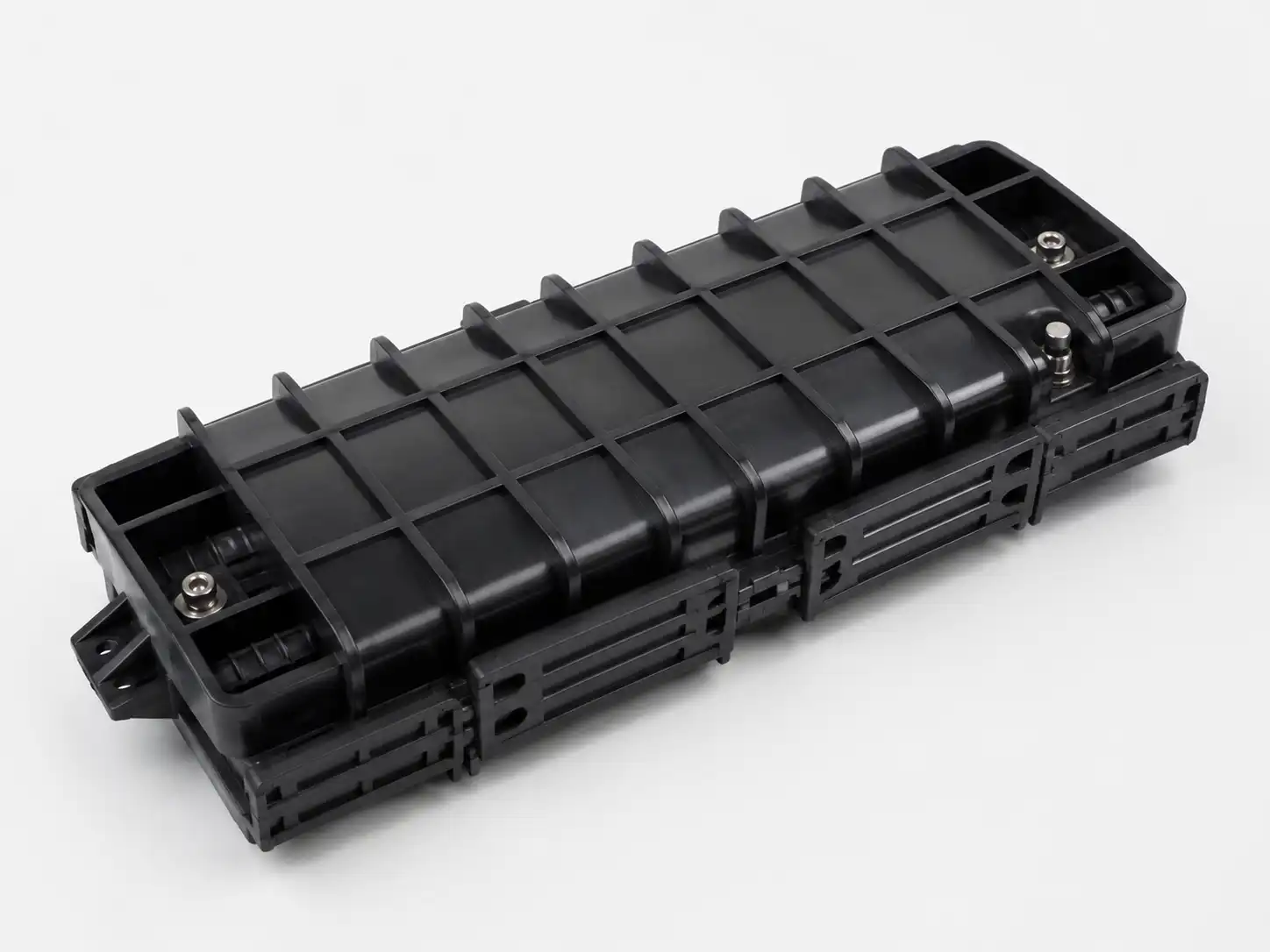

Den 12-kärniga horisontella fiberoptiska skarvförslutningen är en kompakt utomhuskapsling för att skydda och organisera upp till 12 enkel-fiberskarvar i FTTH och externa-anläggningsnätverk. Dess horisontella inline-struktur är lämplig för kompakta kabelskarvar, förgreningspunkter och reparationsplatser där utrymmet och skarvkapaciteten är begränsad. Förslutningen använder åter-återgående mekanisk tätning och konfigurerbara kabelgenomföringar för praktiskt fältunderhåll.
Tekniska specifikationer
|
Specifikation |
Detaljer |
|
Produkttyp |
12-fiber horisontell fiberoptisk skarvförslutning |
|
Förslutningstyp |
Horisontell / inline |
|
Maximal skarvkapacitet |
12 enkel-fiberskarvar |
|
Skarvbricka |
1 × 12F bricka |
|
Kabelportar |
2 eller 4 portar; 1-in/1-ut eller 2-in/2-ut |
|
Kabeldiameter |
Vanligtvis Ø5–13 mm, konfiguration-beroende |
|
Material för hölje |
UV-beständig teknisk plast; Alternativ för PC/ABS/PP |
|
Förseglingsmetod |
Åter-återgångsbar mekanisk tätning |
|
Skyddsbetyg |
IP68-klassad design |
|
Driftstemperatur |
−40 grader till +65 grader |
|
Standardfärg |
Svart |
Struktur & Fiberhantering
Förslutningen kombinerar ett skyddande hölje, tätningssystem, kabel-ingångskomponenter, skarvbricka, fiber-förläggningsområde och kabel-styrka-fixpunkter. 12F skarvbrickan håller skarvhylsor och fiberslack organiserade samtidigt som kontrollerad fiberrouting bibehålls. Kabelhållare isolerar externa dragkrafter från skarvområdet, vilket minskar mekanisk påfrestning under installation och service.
Den åter-mekaniska strukturen gör att tekniker kan öppna höljet för inspektion, reparation eller nätverksmodifiering utan att ersätta den fullständiga stängningen.
Kabelkompatibilitet och installation
Innan du beställer, bekräfta fiberantalet, kabelns ytterdiameter, kabel-införingsmängd, kabelkonstruktion, styrka-medlemstyp och nödvändig installationsmetod. Dessa parametrar bestämmer lämplig port- och tätningskonfiguration.
Förslutningen kan levereras för antenn-, stolp-/väggmonterade, kanal-, handhål/manhål, underjordiska och direkt-nedgrävda applikationer, med nödvändiga monterings- och tätningstillbehör. Under installationen bör kabelmantlar och hållfasthetselement fästas säkert före fiberdragning, och tillverkarens specificerade minsta böjradie bör bibehållas.
Ansökningar
Typiska applikationer inkluderar:
FTTH-drop och distributionsskarvning vid kompakta nätverks-kantpunkter
Antenn- och stolpmonterade-kabelskarvar där utrymmet är begränsat
Kanal- och handhålsinstallationer som kräver skyddad inline-skarvning
Kabelreparationspunkter efter ruttskador eller underhåll
Filialanslutningar på landsbygdens bredband och sista-mile-nätverk
Väggmonterade skarvpunkter för utomhusbruk- nära byggnader och åtkomstnoder
OEM/ODM & Supply
DIMI stöder OEM-logotypmärkning, anpassad förpackning, höljesfärg, kabel-portkonfiguration och tillbehörssatser. För projektorder kan ingenjörer granska fiberantal, kabeldiameter, installationsmiljö och varumärkeskrav före produktion. Prover kan tillhandahållas för produktutvärdering och projektgodkännande.
Kvalitetsinspektion & Dokumentation
Kvalitetskontroll omfattar inspektion av inkommande material, under-monteringskontroller, försegling och mekanisk verifiering, inspektion av färdig-produkt och export-förpackningsinspektion. Tillämpliga produkttester kan inkludera IP68-tätning, kabeldragning och fasthållning, slag, krossning, böjning, temperaturcykler, UV-åldring och testning av salt-spray för relevanta metallkomponenter.
Datablad, inspektionsprotokoll och tillämpliga testrapporter kan tillhandahållas för projektutvärdering. DIMIs tillverkningssystem inkluderar ISO 9001:2015 och TL-9000 kvalitetsledningscertifieringar.
Beställning & Logistik
MOQ
100 st för standard bulkorder; provbeställningar tillgängliga för utvärdering.
01
Bearbetning
Normalt 7–14 arbetsdagar efter specifikation och orderbekräftelse.
02
Frakt
Vanligtvis 20–30 dagar till sjöss, med flyg eller express, beroende på destination och fraktmetod.
03
Förpackning
Individuella skyddsförpackningar och exportkartonger; palletering och anpassad märkning tillgänglig för projektorder.
04
Betalning
T/T eller L/C kan användas för standard B2B-order; andra arrangemang kan bekräftas för kvalificerade projekt.
05
FAQ
F: Kan förslutningen levereras som en komplett installationssats?
A: Ja. En komplett sats kan innehålla skarvbrickan, tätningskomponenter, kabel-fixeringsdelar, skarvskyddshylsor och nödvändiga monteringstillbehör. Den exakta stycklistan bör anges i offerten för att undvika tillbehörsfel.
F: Kan du matcha en befintlig stängning eller konkurrerande modell?
A: Ja. För ersättningsprojekt eller projekt med privata-etiketter kan köpare tillhandahålla ett befintligt prov, ritning, fotografier eller modellnummer. DIMI kan granska den mekaniska konfigurationen och utveckla en matchande eller likvärdig OEM-version där det är tekniskt möjligt.
F: Vilken information ska inkluderas i en anbudsförfrågan?
S: Ange erforderlig kvantitet, destinationsland, kabelmodell, förväntad års- eller projektvolym, förpackningskrav och eventuella nödvändiga inspektions- eller certifieringsdokument. Ett kabeldatablad eller befintligt förslutningsexempel rekommenderas för icke-standardprojekt.
F: Kan du stödja fasade eller upprepade projektorder?
A: Ja. Projekt-baserade och återkommande leveransprogram kan ordnas med produktionsschemaläggning baserat på prognostiserat kvantitet, specifikationsstabilitet och nödvändiga leveransdatum.
F: Vilka dokument kan följa med en bulkförsändelse?
S: Beroende på beställningen kan dokumentationen innehålla en handelsfaktura, packlista, ursprungsintyg, produktdatablad, inspektionsregister och tillämpliga testrapporter. Projektspecifik-dokumentation bör begäras innan orderbekräftelse.
F: Kan förslutningen beställas i olika konfigurationer under ett projekt?
A: Ja. Olika portarrangemang, kabel-konfigurationer, färger och tillbehörssatser kan specificeras när projektet kräver flera varianter. Varje konfiguration bör bekräftas och dokumenteras före massproduktion.
F: Kan tredjepartsinspektion ordnas?
A: Ja. Tredjepartsinspektion kan samordnas när så krävs av köparen eller projektkontraktet. Inspektionens omfattning, provtagningsmetod, provningskrav och kontrollorgan bör överenskommas före produktion.
F: Kan brådskande beställningar stödjas?
S: Snabb produktion kan utvärderas enligt aktuell kapacitet, materialtillgänglighet, orderkvantitet och konfiguration. Köpare bör ange önskat leveransdatum när de begär en offert så att produktions- och fraktalternativ kan granskas tillsammans.
