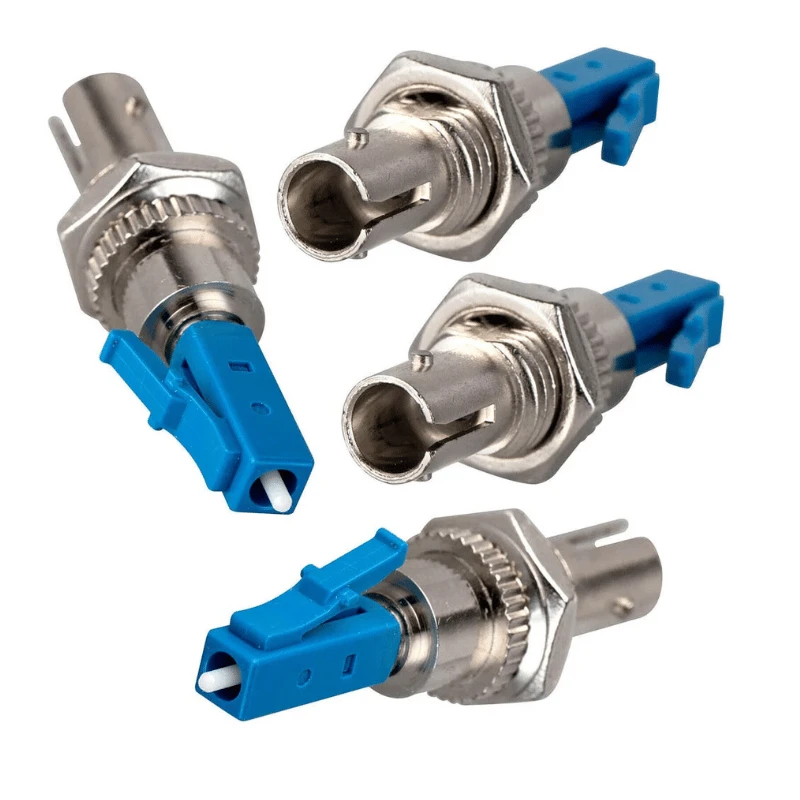

LC till ST fiberoptisk kabeladapter är en hybrid fiberoptisk adapter utformad för att ansluta LC-terminerad fiber med ST-terminerad fiber utan att åter-terminera de befintliga kablarna. Den använder precisionsinriktningskomponenter för att upprätthålla stabil fiberkoppling, lämplig för singlemode och multimode-nätverk.
Adapterspecifikationer
|
Parameter |
Specifikation |
|
Adaptertyp |
Hybridadapter LC till ST |
|
LC-gränssnitt |
LC hona |
|
ST-gränssnitt |
ST hona |
|
LC Ferrule |
1,25 mm |
|
ST Ferrule |
2,5 mm |
|
Typ av fiber |
Singlemode OS2; Multimode OM1/OM2/OM3/OM4 |
|
Polsk typ |
UPC; APC tillgänglig för tillämpliga konfigurationer |
|
Justeringshylsa |
Zirconia keramik |
|
Insättningsförlust |
Mindre än eller lika med 0,3 dB typiskt; Mindre än eller lika med 0,5 dB max. |
|
Avkastningsförlust |
Större än eller lika med 45 dB UPC; Större än eller lika med 60 dB APC |
|
Repeterbarhet |
Mindre än eller lika med 0,1 dB |
|
Parningshållbarhet |
Större än eller lika med 500 cykler |
|
Hus |
Hög-hållfast plast; metallhölje som tillval |
|
Montering |
Panelfäste- |
|
Driftstemperatur |
-25 grader till +70 grader |
|
Konfiguration |
Simplex; duplexenhet tillgänglig |
Anslutningskompatibilitet
Adaptern ger direkt mekanisk koppling mellan lc- och st-kontakter, vilket gör den lämplig när utrustning, patchpaneler eller installerade kablar använder olika kontaktgränssnitt.
Lc sida:Kompatibel med standard lc-kontakter med en 1,25 mm hylsa.
St sida:Kompatibel med standard st-anslutningar med en 2,5 mm hylsa och bajonettkoppling.
Singlemode:Stöder os2 9/125 μm-konfigurationer med upc eller tillämplig apc-polering.
Multimode:Stöder om1 62.5/125 μm och om2/om3/om4 50/125 μm konfigurationer.
Anslutningsblandning:Adaptern ändrar endast anslutningsgränssnittet; de anslutna fibrerna ska förbli matchade till det önskade överföringsläget och det optiska systemet.
Adapterstruktur
Adaptern består av ett LC-sidogränssnitt, ST-sidogränssnitt, precisionsinriktningshylsa, hölje och monteringsstruktur.
Den keramiska hylsan av zirkoniumoxid bibehåller hylsan koncentricitet under parning, vilket hjälper till att kontrollera sidoförskjutning och optisk insättningsförlust.
Standardhöljet är hög-hållfast plast för kompakt panelinstallation. Metallhölje, flänstyp, snäpp-infästning, gängad montering och andra footprint-arrangemang kan specificeras för utrustning med olika mekaniska krav.
Ansökningar
Nätverksmigrering:Ansluter ny lc-baserad utrustning till befintlig st-terminerad fiberinfrastruktur utan att ersätta hela kabellänken.
Patchpaneler och odfs:Ger blandad lc/st-anslutning i fiberdistribution och patchsystem.
Testutrustning:Gränssnitt lc patch-kablar med st portar på optiska testinstrument och mätutrustning.
Telekommunikationsnät:Stöder blandade-anslutningsinstallationer under nätverksexpansion eller utrustningsbyte.
Företags- och campusnätverk:Lämplig för äldre infrastruktur som förblir i drift tillsammans med lc-baserad utrustning.
Industri- och instrumentsystem:Ger kontaktkonvertering där befintlig fiberutrustning använder st-gränssnitt.
Hybridadaptrar används specifikt för blandade-kontaktmiljöer och utrustningsmigrering där åter-avslutning är oönskad.
Anpassning / OEM
Gränssnittskombinationer:Lc-st, lc-sc, lc-fc, sc-st och andra hybridkonfigurationer.
Fiberläge:Os2, om1, om2, om3 eller om4.
polska:Upc eller apc där de är mekaniskt och optiskt kompatibla.
Hus:Plast eller metall; anpassad färgidentifiering tillgänglig.
Montering:Fläns, gängad, snäpp-in eller kundspecificerad- panelyta.
Konfiguration:Enkla eller parade duplexarrangemang.
Identifiering:Logotyp, artikelnummer, kontaktidentifiering och andra märkningar.
Förpackning:Bulkförpackning, individuella påsar, för-sorterade set och privat-etikettförpackning.
Kvalitet & Besiktning
Kvalitetskontroll bör omfatta både optisk prestanda och mekanisk kompatibilitet. Varje produktionssats kan inspekteras mot den överenskomna specifikationen, med viktiga inspektionsartiklar inklusive:
Visuell och dimensionell inspektion av hölje och gränssnitt
Inspektion av LC/ST-hylsan och hylsan
Mätning av insticksförlust
Returförlustmätning för specificerade singlemode-konfigurationer
Anslutningsutbytbarhet och parningsverifiering
Testning av parningshållbarhet
Inspektion av hus och monteringskonstruktion
Märkning, kvantitet och förpackningsverifiering
Inspektionsprotokoll kan tillhandahållas enligt projektets krav.
FAQ
F: Kräver adaptern några specialverktyg för installation?
S: Inga speciella optiska termineringsverktyg krävs normalt. Adaptern är konstruerad för mekanisk koppling och panelinstallation. Om en skräddarsydd monteringsstruktur tillhandahålls, bör installationen följa motsvarande utrustning eller paneldesign.
F: Kan adaptern användas för fibersystem både inomhus och utomhus?
S: Den är främst avsedd för skyddade installationer inomhus, utrustnings-rum, rack, patch--paneler och skåp. För användning utomhus bör adaptern installeras i ett lämpligt väderbeständigt hölje i stället för att utsättas direkt för regn, damm eller långvariga miljöförhållanden.
F: Kan jag beställa prover innan ett bulkköp?
A: Ja. Prover kan levereras för koppling, dimensionell, montering och optisk-prestandautvärdering innan volymproduktion. Provkrav och avgifter kan bekräftas enligt den begärda konfigurationen och kvantiteten.
F: Kan du leverera adaptrar enligt ett installerat-systems artikelnummer?
S: Ett referensartikelnummer kan användas för teknisk jämförelse, men produktionen bör baseras på verifierade dimensioner och prestandakrav snarare än endast artikelnumret. Kunder kan tillhandahålla prover, ritningar eller datablad för kompatibilitetsgranskning.
F: Hur förpackas fiberoptiska adaptrar för internationell transport?
S: Adaptrar är normalt skyddade mot kontaminering och fysiska skador under hantering och transport, med innerförpackning och lämpliga ytterkartonger valda enligt beställningskvantitet. Individuella eller skräddarsydda förpackningar kan ordnas för OEM- och distributörsbeställningar.
F: Vad är den typiska ledtiden för beställningen?
S: För vanliga kommersiella beställningar är en typisk ledtid 7–14 dagar, följt av cirka 20–30 dagars leveranstid, beroende på destination och leveransmetod. Anpassade eller stora-volymbeställningar bör schemaläggas separat efter bekräftelse av specifikationen.
F: Vilka betalningsvillkor är tillgängliga för beställningar?
S: Vanliga betalningsmetoder inkluderar T/T, L/C, PayPal och kreditkort. Andra betalningsarrangemang kan diskuteras för kvalificerade beställningar, med de slutliga villkoren bekräftade i offerten eller försäljningskontraktet.
