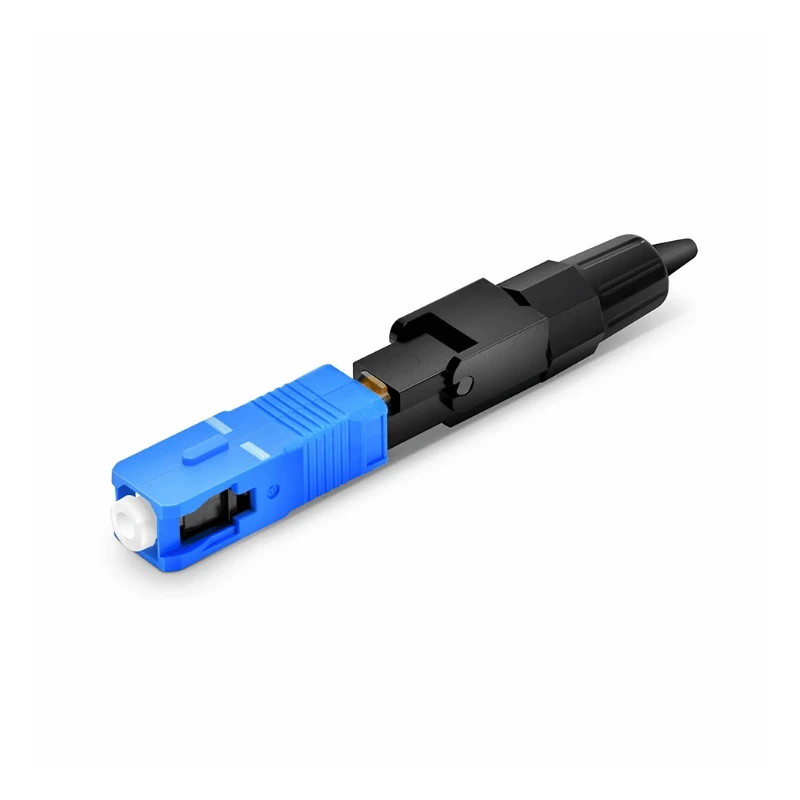

Fiberoptisk kabel SC UPC Connector är en fabriks-monterad SC-kontakt utformad för enkel-fiberoptisk kabelavslutning och sammankoppling. Den använder en 2,5 mm keramisk hylsa och tryck-kopplingsstruktur för stabil sammankoppling med kompatibla SC-adaptrar. Standardkonfigurationen är lämplig för 9/125 μm enkel-fiber och 2,0 mm kabel, med andra kabeldiametrar och monteringskonfigurationer tillgängliga för projektkrav.
Anslutningsspecifikationer
|
Parameter |
Standardspecifikation |
|
Anslutningstyp |
SC UPC |
|
Fiberläge |
Enkelt-läge |
|
Fiberstorlek |
9/125 μm |
|
Polsk typ |
UPC |
|
Skoning |
2,5 mm zirconia keramik |
|
Konfiguration |
Simplex |
|
Kabeldiameter |
2,0 mm |
|
Insättningsförlust |
Mindre än eller lika med 0,30 dB |
|
Avkastningsförlust |
Större än eller lika med 50 dB |
|
Driftsvåglängd |
1310 / 1550 nm |
|
Driftstemperatur |
-40 grader till +75 grader |
|
Förvaringstemperatur |
-40 grader till +85 grader |
|
Parningshållbarhet |
Större än eller lika med 500 cykler |
|
Hus |
Hög-polymer |
Anslutningsstruktur och design
Anslutningen består av en keramisk hylsa av zirkoniumoxid, kopplingshus, inriktningskomponenter och -dragavlastning. 2,5 mm hylsan ger det standardiserade SC-kopplingsgränssnittet, medan push--kopplingsmekanismen möjliggör enkel installation och borttagning från SC-adaptrar.
UPC-ändytan är polerad för att ge fysisk kontakt mellan matchande fiberytor och kontrollera optisk reflektion. Kontakthuset skyddar den interna inriktningsstrukturen, medan drag-avlastningen minskar mekanisk påfrestning vid kabel-till-kontaktövergången.
Fiber- och kabelkompatibilitet
Standardversionen är designad för 9/125 μm enkel-fiber, inklusive applikationer av OS2-typ. För sammansättningar som använder böj-okänslig fiber kan kompatibilitet också specificeras enligt tillämplig ITU-T-fiberkategori. ITU-T G.657 täcker böjnings-förlust-okänslig enkel-fiber och kabel som används särskilt i åtkomst- och högdensitetsinstallationer.
Kontakten ska väljas enligt fiberläge, kabeldiameter, adaptergränssnitt, poleringstyp och applikationsmiljö.
Ansökningar
Telekommunikationsnät:Sammankoppling av utrustning, distributionsramar och överföringslänkar
Ftth/fttx:Optisk distribution och fiberanslutningar på abonnent-sidan
Datacenter:Patchning och utrustningsanslutning där sc-gränssnitt är specificerade
Företagsnätverk:Ryggraden och bygga-till-att bygga fiberlänkar
Catv och sändning:Optisk signaldistribution och sammankoppling av utrustning
Industriella nätverk:Fiberanslutningar i automations- och kommunikationssystem där miljöspecifikationen är lämplig
Sc push-pull-gränssnittet är särskilt praktiskt för applikationer som kräver frekvent installation och borttagning av kontakter.
Anpassning / OEM
För OEM- och projektorder kan kontakten konfigureras enligt kraven, inklusive:
SC UPC simplex eller duplex konfiguration
0,9 mm, 2,0 mm, 3,0 mm eller specificerad kabeldiameter
OS1/OS2 enkel-läge eller specificerad multimodfiber
PVC, LSZH eller annan specificerad kabelmantel
Standard eller anpassad kabellängd
Kontakt och boot färg
Kontakt och boot färg
För volymproduktion bör tillämplig ritning, optiska specifikationer, kabelkonstruktion, toleranskrav och inspektionskriterier bekräftas före massproduktion.
Inspektion & Provning
Varje tillverkningssats ska verifieras mot den godkända produktspecifikationen före leverans. Viktiga inspektionsartiklar inkluderar:
Avsluta-ansiktsinspektion:Kontaminering, repor, spån och poleringsfel
Insättningsförlusttestning:Verifiering mot angivet maxvärde
Test av returförlust:Verifiering av upc back-reflexionsprestanda
Hylse- och dimensionsinspektion:Kritiska gränssnitt och monteringsdimensioner
Inspektion av kabel-till-kontaktenhet:Stövel, hölje, krympning och-dragavlastning
Parnings-/hållbarhetstestning:Verifiering av kontaktens prestanda efter upprepad sammankoppling där så krävs
Miljötestning:Temperatur- eller fuktighetstestning när så krävs enligt projektspecifikationen
För OEM-order kan ytterligare mekaniska, miljömässiga eller optiska tester definieras enligt kundens tillämpliga specifikation eller teststandard. Kontaktdonets gränssnittsdimensioner bör styras enligt tillämpliga IEC 61754-4 SC-familjens krav.
FAQ
F: Kan du ge prover innan en bulkorder?
A: Ja. Prover kan tillhandahållas för kvalificering före massproduktion. Provspecifikationer bör bekräftas i förväg, inklusive kontaktkonfiguration, fiberkonstruktion, kabellängd och märkningskrav.
F: Vad är den typiska leveranstiden för massbeställningar?
S: Leveranstiden för beställningen består av 7–14 dagar för bearbetning och 20–30 dagar för frakt. Det faktiska ankomstdatumet beror på destination, leveransmetod och tullklarering. För brådskande eller stora-volymbeställningar bör leveransschemat bekräftas innan beställningen görs.
F: Vilka leverans- och leveransvillkor är tillgängliga för internationella beställningar?
S: Beställningar kan skickas under EXW-, DAP- eller DDP-villkor, beroende på destination och orderkrav. EXW är lämpligt när köparen ordnar transport, medan DAP/DDP kan förenkla dörr-till-leverans. Tillämplig fraktmetod och Incoterm bör bekräftas när du begär en offert.
F: Hur förpackas SC UPC-anslutningsenheter för export?
S: Standardenheter är förpackade i skyddande PE-påsar eller kartonger, med ytterligare separation eller dämpning som används för att förhindra kontaminering av kontaktdon, kabeldeformation och mekanisk skada under transport.
F: Kan du tillhandahålla dokumentation för kvalitetskontroll och kontroll av inkommande varor?
A: Ja. Standardförsörjningsdokumentation kan inkludera produktspecifikationer, packlistor och inspektionsregister. Inspektionsrapporter, intyg om överensstämmelse eller andra kvalitetsdokument kan ordnas när det anges i inköpsordern.
F: Kan SC UPC-kontakter levereras för både patch-kablar och pigtail-enheter?
A: Ja. Kontakten kan levereras som en del av för-avslutade fibersammansättningar, inklusive patchkabel- och pigtailkonfigurationer, förutsatt att den erforderliga kabelkonstruktionen och termineringsarrangemanget bekräftas före produktion.
F: Kan du leverera SC APC istället för SC UPC?
S: SC APC är en annan polsk konfiguration och bör inte ersättas med SC UPC utan att bekräfta systemkraven. Om APC-avslutning krävs ska det specificeras separat i inköpsordern så att kontakten och det matchande gränssnittet levereras som en kompatibel konfiguration.
F: Kan du stödja tredje-inspektion före leverans?
A: Ja. Tredje-inspektion kan ordnas före leverans när köparen eller projektet kräver det. Inspektionens omfattning, provtagningsmetod, acceptanskriterier och inspektionskostnad bör överenskommas före produktion eller leverans.
