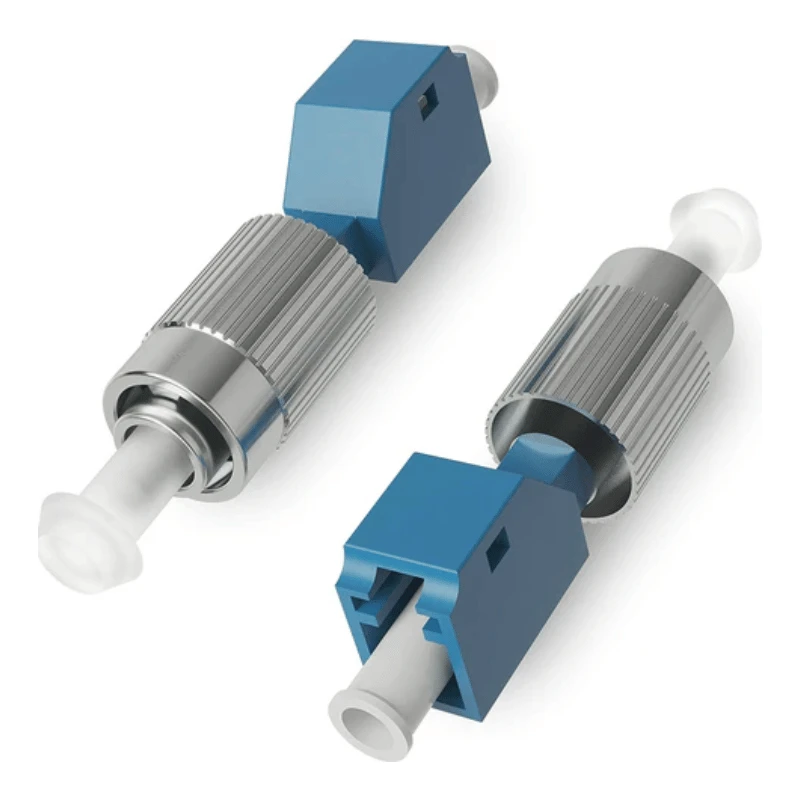

LC till FC fiberoptiska adaptrar är hybrida-till-honadaptrar som är utformade för att ansluta LC-terminerade och FC-terminerade fiberoptiska komponenter utan att åter-terminera fibern. Standardkonfigurationen är LC/UPC till FC/UPC, simplex, singlemode OS2 9/125 μm, med en keramisk precisionshylsa av zirkoniumoxid. Olika kontaktpolertyper, fiberlägen, husmaterial och monteringskonfigurationer kan specificeras för projektkrav.
Adapterspecifikationer
|
Parameter |
Standardspecifikation |
||
|
Adaptertyp |
LC till FC Hybridadapter |
||
|
Anslutningskonfiguration |
LC/UPC till FC/UPC |
||
|
Kön |
Kvinna-till-Kvinna |
||
|
Kanal |
Simplex |
||
|
Fiberläge |
Singlemode OS2 9/125 μm |
||
|
Justeringshylsa |
Precision Zirconia Keramik |
||
|
Typisk insättningsförlust |
Mindre än eller lika med 0,3 dB |
||
|
Avkastningsförlust |
Större än eller lika med 50 dB, UPC |
||
|
Varaktighet |
Större än eller lika med 500 parningscykler |
||
|
Driftstemperatur |
-25 grader till +70 grader |
||
|
Förvaringstemperatur |
-40 grader till +85 grader |
||
|
Montering |
Panelfäste |
||
|
Hus |
Teknisk plast eller metall |
||
|
Tillämpliga standarder |
IEC 61754-20 / IEC 61754-13 gränssnittskrav; RoHS |
||
LC-gränssnittet följer dimensionskraven för LC-kontaktfamiljen, medan FC-sidan använder det standardiserade 2,5 mm hylsan gränssnitt och skruv-kopplingsdesign.
Anslutningskompatibilitet
Adaptern är utformad för direkt LC-till-FC-sammankoppling, vilket gör den användbar där utrustning, patchpaneler eller befintlig fiberinfrastruktur använder olika anslutningsplattformar.
LC sida:Kompatibel med standard LC-kontakter; UPC- och APC-konfigurationer kan specificeras.
FC-sidan:Kompatibel med standard FC-kontakter med motsvarande PC/UPC- eller APC-konfiguration.
Fiberlägen:siSglemode OS2 är standardkonfigurationen; multimode-versioner som OM3 och OM4 kan levereras när adapterns design och inriktningshylsa matchas i enlighet därmed.
Polsk matchning:Anslutningspoleringstyper bör väljas i enlighet med de matchande komponenterna. LC- och FC-gränssnitt har separata IEC-dimensionella specifikationer.
För nätverk med blandade anslutningar eliminerar hybridadaptern behovet av att byta ut annars funktionsdugliga patchkablar eller om-avsluta installerad fiber.
Adapterstruktur
Adaptern består av två anslutningsuttag, en precisionsinställningshylsa och ett externt hölje med den nödvändiga panel-hållningsstrukturen.
Den keramiska hylsan av zirkoniumoxid bibehåller inriktningen av hylsan under parning och avkoppling, vilket hjälper till att kontrollera optisk kopplingsförlust. LC-sidan använder ett kompakt gränssnitt av spärrtyp-, medan FC-sidan rymmer den gängade kopplingsmekanismen som är karakteristisk för FC-kontakter.
Husalternativen inkluderar hög-teknisk plast eller metall, beroende på mekaniska krav och paneldesign. Dammskydd, slutarstrukturer, olika flänsdesigner och kundspecifika monteringsfunktioner- kan också konfigureras.
Ansökningar
Telekom- och ODF-system
Används för att ansluta LC- och FC-patchkablar inom optiska distributionsramar, fiberpaneler och bärarnätverksutrustning.
Datacenter och företagsfibernätverk
Lämplig för migrering av utrustning eller äldre-till-ny infrastruktur där LC- och FC-gränssnitt behöver samexistera.
FTTx distributionsutrustning
Kan integreras i fiberfördelningslådor, skåp, termineringspaneler och annan åtkomst-nätverksutrustning där blandade kontakttyper krävs.
Fibertest- och mätutrustning
Tillhandahåller ett utbytbart LC-till-FC-gränssnitt för optiska testinstrument och laboratorie- eller produktionstestpaneler.
OEM fiberpaneler och sammansättningar
Lämplig för paneltillverkare, kapslingstillverkare och systemintegratörer som kräver en specificerad hybridadapterkonfiguration.
Anpassning / OEM
Anslutningskombination:Lc-fc och andra hybridkonfigurationer.
polska:Upc eller apc enligt den matchande kontaktens konfiguration.
Fiberläge:Os2 singlemode och valda multimode-konfigurationer.
Ärm:Zirconia keramik; alternativa hylsmaterial kan utvärderas för specifika applikationer.
Hus: Plast- eller metallkonstruktion.
Montering:Standard panelmontering, flänsade/flänslösa strukturer, klämmor eller kundspecifik monteringsgeometri.
Skydd:Dammskydd eller fönsterluckor.
Identifiering:Husets färg, logotyp, portnumrering, artikelnummer och streckkodsmärkning.
Förpackning:Bulk, enskilda påsar eller kundspecificerade-förpackningar.
Kvalitet & Besiktning
Kvalitetskontroll bör omfatta både optisk prestanda och mekanisk tillförlitlighet. Typiska inspektionsartiklar inkluderar:
Test av insättningsförlust och returförlust för den specificerade kontakten och poleringskonfigurationen.
Dimensionell inspektion av adaptergränssnitt, monteringsfunktioner och inriktningskomponenter.
Verifiering av hylsa och hylsa för att bibehålla repeterbar parningsprestanda.
Matchnings-cykeltest för att verifiera mekanisk hållbarhet.
Visuell inspektion för defekter i höljet, hylsans skick, kontaminering och skador på anslutningsgränssnittet.
Temperatur- och miljötestning när så krävs enligt projektspecifikationen.
Material- och överensstämmelsedokumentation, inklusive RoHS-relaterade krav när det anges.
Inspektionskriterier och testrapporter kan anpassas till kundens ritningar, inköpsspecifikationer eller tillämpliga-fiberoptiska komponentstandarder.
FAQ
F: Kan du ge prover innan en bulkorder?
A: Ja. Prover kan tillhandahållas för specifikation, kopplingskompatibilitet och monteringsutvärdering innan bulkköp. Provkvantitet och eventuella tillämpliga provavgifter kan bekräftas baserat på den begärda konfigurationen.
F: Vad är MOQ för LC till FC fiberoptiska adaptrar?
S: För standardkonfigurationer är MOQ vanligtvis 100 stycken. OEM-konfigurationer, specialmaterial eller anpassade förpackningar kan kräva en annan MOQ, som kan bekräftas före offert.
F: Vad är den typiska ledtiden för bulkorder?
S: Den typiska handläggningstiden är 7–14 dagar, beroende på orderkvantitet och konfiguration. Leveranstiden är normalt 20–30 dagar, med det slutliga schemat bekräftat enligt destination och leveransmetod.
F: Vilka betalningsmetoder accepterar du?
S: Vi accepterar vanligtvis T/T, L/C, PayPal och kreditkort. Andra betalningsvillkor kan diskuteras för kvalificerade beställningar eller specifika projektkrav.
F: Vilka leveransmetoder finns tillgängliga?
S: Beställningar kan skickas med express-, flygfrakt eller sjöfrakt, beroende på kvantitet, leveranskrav och destination. DDP-, DAP- och EXW-villkor kan också ordnas enligt beställningen.
F: Kan du tillhandahålla inspektionsrapporter med beställningen?
A: Ja. Besiktningsdokumentation kan levereras enligt överenskomna orderkrav. Typiska register kan inkludera förlust av införing, returförlust, dimensionell inspektion och visuella inspektionsresultat.
F: Hur ska jag ange adaptern när jag begär en offert?
S: Tillhandahåll erforderlig LC/FC-kontaktkombination, UPC- eller APC-polering, simplex eller annan konfiguration, fiberläge, hustyp, monteringskrav, kvantitet och förpackningskrav. Ritningar eller referensprover rekommenderas för skräddarsydda versioner.
