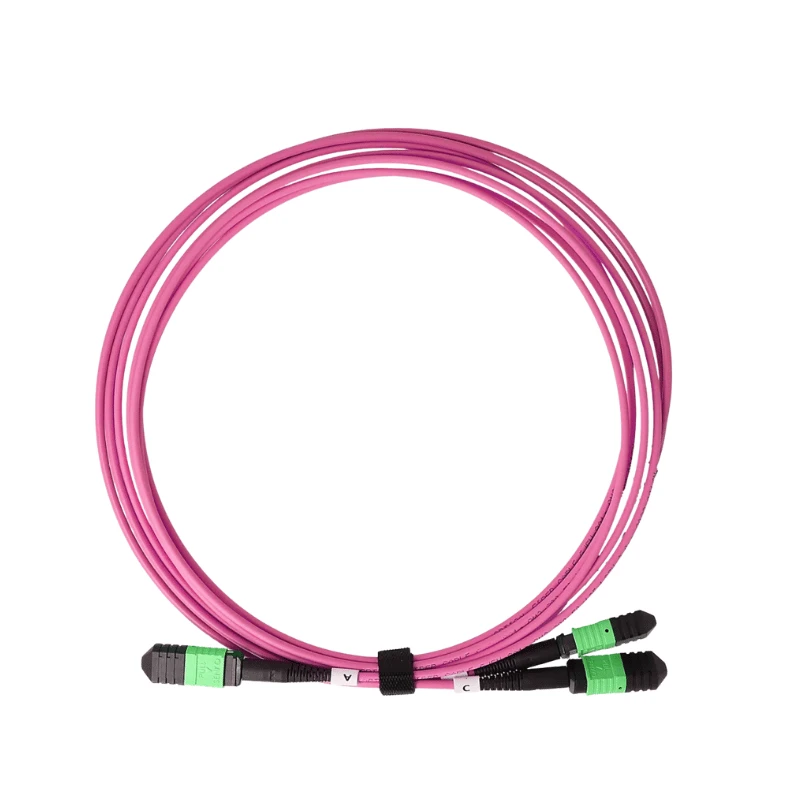

MPO Single Mode Loopback Cable är en fabriks-terminerad OS2 single-mode-enhet som dirigerar Tx-kanaler tillbaka till angivna Rx-kanaler genom ett MPO-gränssnitt för lokal optisk verifiering av kompatibla portar och sändtagare.
Tekniska specifikationer
|
Parameter |
Specifikation |
|
Produkttyp |
MPO Single Mode Loopback-kabel |
|
Typ av fiber |
OS2 Single Mode, 9/125 μm |
|
Anslutningsgränssnitt |
MPO |
|
Connector Kön |
Man (nålad) / Kvinna (upplåst) |
|
Antal fibrer |
8F / 12F / 16F / 24F / 32F |
|
Kontakt polsk |
APC |
|
Polaritet / Pin Mapping |
Standard- eller kundspecificerad-Tx/Rx-kanalmappning |
|
Optisk dämpning |
0 dB standard; anpassad dämpning tillgänglig |
|
Insättningsförlust |
Standard: Mindre än eller lika med 0,70 dB; Elite Low Loss: Mindre än eller lika med 0,35 dB |
|
Avkastningsförlust |
Större än eller lika med 60 dB |
|
Testa våglängd |
1310 nm / 1550 nm |
|
Kabellängd |
Anpassad längd enligt bekräftad konfiguration |
|
Kabeldiameter |
3,0 mm; anpassade storlekar måste bekräftas |
|
Jacka alternativ |
LSZH / OFNP / OFNR / PVC |
|
Driftstemperatur |
-20 grader till +70 grader |
|
Standarder |
IEC 61754-7, TIA-604-5, IEC 61300, RoHS |
|
Anpassning |
Fiberantal, längd, jacka, märkning och andra bekräftade konfigurationer |
Loopback-Specifik optisk konstruktion
Intern optisk returväg
Fiberarrangemanget skapar en definierad optisk returväg inom MPO-enheten snarare än en konventionell punkt-till-punkt-anslutning.
Multi-Fiber Channel Return
Flera enkellägeskanaler- dirigeras genom MPO-enheten för att ge samtidig optisk retur för multi-fibertestning.
Integrerad kanalrouting
Tx-till-Rx-fiberanslutningarna finns i sammansättningen, vilket håller det erforderliga kanalförhållandet fixerat mellan MPO-gränssnittet och den optiska returvägen.
Tx/Rx-kanalmappning
Utrustning-Matchad rutt
Den interna fiberdirigeringen är specificerad för att returnera varje Tx-kanal till dess designerade Rx-kanal enligt mål-MPO-porten eller transceiverkonfigurationen.
Fiber Count Matchning
Det valda fiberantalet bör motsvara de aktiva fiberpositionerna och körfältskonfigurationen för MPO-porten eller transceivern som testas.
Pinout-baserad verifiering
Genom att tillhandahålla utrustningens pinout eller kanalkarta kan den nödvändiga Tx-to-Rx-tilldelningen verifieras före produktion.
Konfigurationsbekräftelse
MPO-gränssnittet, kontaktens kön, fiberantal och Tx/Rx-kanaltilldelningen bör matchas till målporten eller transceivern före produktion.
Optisk prestanda
Förlustbudget
Den valda insättnings-förlustnivån bör hållas inom utrustningens eller testinställningarnas optiska förlust.
Retur-Förlustkrav
Den angivna avkastnings-förlustnivån bör matchas med det optiska gränssnittet och testproceduren.
Dämpningsmatchning
En dämpad konfiguration kan specificeras när den returnerade optiska effekten måste kontrolleras inom mottagarområdet för utrustningen som testas.
Fabrikstestning
Varje färdig MPO Single Mode Loopback-kabel inspekteras och testas mot den bekräftade produktspecifikationen före leverans.
Kopplingsgeometri
3D-interferometrisk inspektion kontrollerar MPO-hylsans geometri mot tillämplig kontaktspecifikation.
01
Slut-Ansiktsskick
Digital mikroskopinspektion kontrollerar kontaktens ändyta för kontaminering och synliga defekter före leverans.
02
Optisk prestanda
Insticksförlust och returförlust mäts på den färdiga monteringen vid angiven testvåglängd.
03
Konfigurationsverifiering
Den färdiga monteringen kontrolleras mot det bekräftade kontaktkönet, fiberantal och Tx/Rx-mappning.
04
Testdokumentation
Individuella testresultat kan tillhandahållas för beställningar som kräver optisk verifiering på produkt-nivå.
05
Där loopbacken passar i testinställningen
Port-nivåverifiering:Återkopplingen tillhandahåller en lokal returväg för kontroll av den optiska Tx/Rx-vägen för ett kompatibelt MPO-gränssnitt.
Transceiver Verifiering:Sammansättningen kan fungera som den optiska returanslutningen när du testar en MPO-baserad transceiver utan en fjärrlänkpartner.
Felisolering:Att använda ett definierat loopback-tillstånd kan hjälpa till att skilja port- eller transceiverrelaterade problem-från fel associerade med externa fiberlänkar.
Produktionstestfixtur:Samma konfigurerade loopback-enhet kan inkorporeras i repeterbar utrustning eller testprocedurer för transceiver.
FAQ
F: Vad är skillnaden mellan en MPO loopback-kabel och en vanlig MPO-fiberkabel?
S: En standard MPO-kabel ansluter två optiska slutpunkter, medan en MPO-loopback internt dirigerar Tx-kanaler tillbaka till angivna Rx-kanaler för lokal optisk testning.
F: Vilken information ska jag inkludera i en MPO loopback-kabel RFQ?
S: Inkludera MPO-målgränssnittet eller transceivern, kontaktens kön, fiberantal, Tx/Rx-mappning eller pinout, kabellängd och dämpningskrav om tillämpligt.
F: Vad ska jag tillhandahålla om den nödvändiga MPO loopback pinout inte är känd?
S: Tillhandahåll utrustningen eller sändtagarmodellen och eventuell portspecifikation eller kanalkarta så att den nödvändiga Tx-to-Rx-dirigeringen kan granskas före produktion.
F: Hur väljer jag fiberantalet för en MPO loopback?
S: Matcha fiberantalet med de aktiva fiberpositionerna och körfältskonfigurationen för mål-MPO-porten eller transceivern.
F: När krävs dämpning i en MPO single mode loopback?
S: Dämpning används när den returnerade optiska effekten måste förbli inom mottagarområdet eller specificerat testtillstånd för utrustningen som testas.
F: Kan en MPO single mode loopback konfigureras för en specifik transceiver eller utrustningsmodell?
A: Ja. Konfigurationen kan granskas mot målgränssnittet, kontaktens kön, fiberantal och nödvändig Tx/Rx-kanalmappning.
F: Finns MPO-konfigurationer med hög-densitet tillgängliga för testning av optisk transceiver med flera-banor?
S: Ja. 16-fiber och 32-fiber Elite Low Loss-konfigurationer är tillgängliga för hög-single-mode testinställningar som kräver flera parallella optiska kanaler.
F: Kan individuella testresultat levereras med en MPO loopback-kabel?
A: Ja. Individuella testresultat kan tillhandahållas när optisk verifiering på produkt-nivå eller seriell-matchad testdokumentation krävs.
