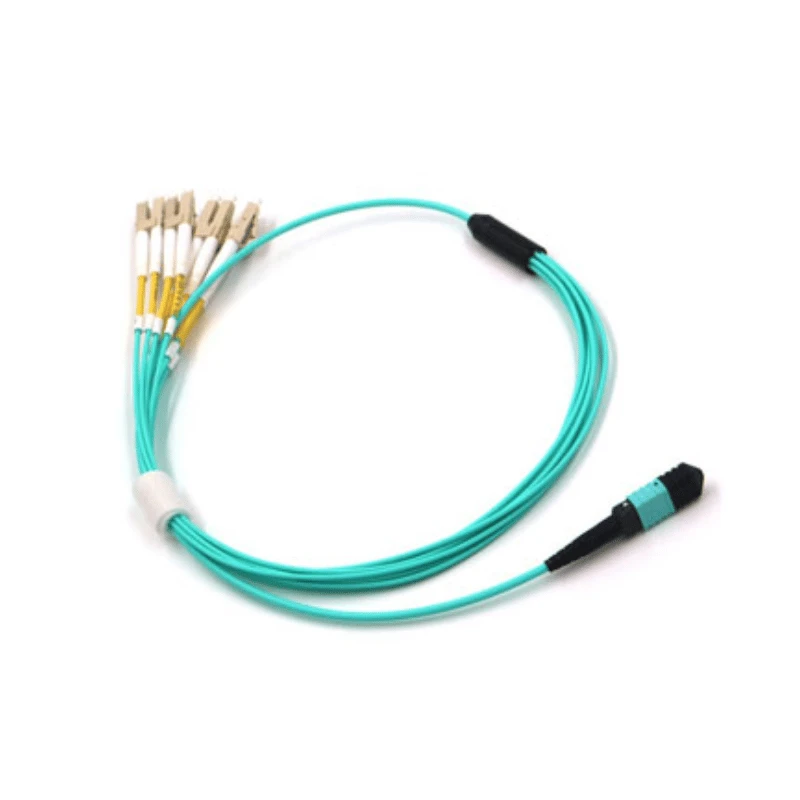

MPO Multimode Loopback Cable är en fabriks-terminerad optisk enhet som dirigerar överförda signaler tillbaka till angivna mottagningskanaler via ett MPO-gränssnitt för lokal testning av kompatibla multimodssändtagare, portar och optisk utrustning.
Tekniska specifikationer
|
Parameter |
Specifikation |
|
Produkttyp |
MPO Multimode Loopback-kabel |
|
Anslutningstyp |
MPO |
|
Connector Kön |
Hane med styrstift / Hona utan styrstift |
|
Typ av fiber |
OM3 / OM4 / OM5 Multimode |
|
Antal fibrer |
8/12/24 fibrer |
|
Polaritet / Pin Mapping |
Typ A / Typ B / Typ C / Anpassad mappning |
|
Kontakt polsk |
PC |
|
Insättningsförlust |
Standardgrad: Mindre än eller lika med 0,70 dB; Elit låg-förlustgrad: Mindre än eller lika med 0,35 dB |
|
Avkastningsförlust |
Större än eller lika med 20 dB |
|
Driftsvåglängd |
850 nm / 1300 nm |
|
Jacka Material |
LSZH / PVC / OFNP |
|
Jacka färg |
Aqua / Violet / Lime Green / Custom |
|
Kabellängd |
Anpassad |
|
Driftstemperatur |
-20 grader till +70 grader |
|
Förvaringstemperatur |
-40 grader till +85 grader |
|
Parningshållbarhet |
Större än eller lika med 500 cykler |
|
Efterlevnad |
IEC 61754-7, TIA-604-5, RoHS, REACH |
MPO Loopback-konfiguration
Den interna fibermappningen bestämmer vilka sända kanaler som returneras till motsvarande mottagningskanaler.
Standard polaritet:Typ A-, Typ B- och Typ C-konfigurationer är tillgängliga för inställningar som använder dessa standard MPO-kanalarrangemang.
Utrustning-Specifik mappning:Anpassad Tx-till-Rx-mappning kan tillverkas för utrustnings-specifika gränssnitt, inklusive bekräftade QSFP-, QSFP28- och QSFP-DD-konfigurationer.
Fiber och anslutningskonfiguration
MPO-gränssnittet måste anpassas till de optiska och mekaniska kraven för utrustningen som testas.
Gränssnittsmatchning:Bekräfta det matchande MPO-gränssnittet innan du beställer.
Anslutningskompatibilitet:Verifiera kontaktens kön och styr-stiftkonfigurationen mot utrustningsporten.
Fiberval:Välj fiberkonfiguration enligt det optiska gränssnittet som testas.
Konfigurationsreferens:För utrustnings-specifika sammansättningar kan måltransceiverspecifikationen eller utrustningsdokumentationen användas som konfigurationsreferens.
Optisk prestandaverifiering
Optisk testning
Insticksförlust och returförlust mäts med EXFO/JDSU-utrustning och kontrolleras mot de angivna gränserna.
01
Kopplingsgeometri
En 3D-interferometer kontrollerar fiberhöjd, krökningsradie och apexförskjutning.
02
Avsluta-ansiktsinspektionen
Ett digitalt mikroskop kontrollerar föroreningar och synliga fysiska defekter.
03
Kontinuitet och kartläggning
Fiberkontinuitet och kanalpolaritet verifieras mot den godkända konfigurationen, inklusive den bekräftade Tx-to-Rx-mappningen för anpassade sammansättningar.
04
Kvalitetssystem
MPO-enheter tillverkas enligt DIMIs kvalitetsledningssystem ISO 9001:2015.
05
Testscenarier
Återgångskonfigurationen bestämmer det optiska returförhållande som krävs av testet.
Transceiver verifiering
Tillhandahåller ett lokalt returvillkor för kontroll av MPO-baserade multimode transceiver-gränssnitt.
Portdiagnostik
Isolerar det optiska gränssnittet som testas utan att behöva en fjärransluten fiberanslutning.
Produktionstestning
Ger en repeterbar optisk konfiguration för kontrollerad utrustningsverifiering.
Konstruera och bränna-in
Tillåter att samma definierade gränssnittsvillkor reproduceras över upprepade testprocedurer.
Tillverkningsprocess
Tillverkningskapacitet:DIMI tillverkar fiberoptiska kabelenheter i-hus för tekniska prover och volymproduktion.
Teknisk recension:Icke-standardmappning granskas mot den medföljande pinout, ledningsschema eller utrustningsspecifikation före produktion.
Produktionskontroll:Den bekräftade specifikationen definierar konfiguration, kartläggning, optiska krav, identifiering och paketering.
Verifiering och dokumentation:Färdiga monteringar inspekteras och testas före leverans, med testdokumentation tillhandahållen enligt de bekräftade orderkraven.
Beställningskrav
Beställning & ledtid:Flexibla kvantiteter finns tillgängliga; standardkonfigurationer kräver vanligtvis 3–7 arbetsdagar, med anpassade scheman bekräftade av konfiguration och kvantitet.
Information om anbudsförfrågan:För offert, ange fibertyp, fiberantal, kontaktkön, loopback-mappning, kabellängd och uppskattad kvantitet.
FAQ
F: Vad används en MPO multimode loopback-kabel till?
S: Den skapar en lokal optisk returväg mellan angivna Tx- och Rx-kanaler för att testa kompatibla multimode-sändtagare, MPO-portar och optisk utrustning.
F: Hur väljer jag rätt MPO loopback-polaritet?
A: Välj typ A, typ B, typ C eller anpassad mappning enligt det erforderliga Tx-till-Rx-kanalförhållandet för utrustningen som testas.
F: Kan du göra en anpassad MPO-loopback för QSFP, QSFP28 eller QSFP-DD?
A: Ja. Anpassad Tx-till-Rx-mappning kan tillverkas från utrustningens pinout, ledningsschema eller bekräftad kanal-mappningsspecifikation.
F: Vad är skillnaden mellan en MPO loopback och en MPO patchkabel?
S: En MPO-patchkabel ansluter separata optiska gränssnitt, medan en MPO-loopback returnerar angivna Tx-kanaler till Rx-kanaler inom den lokala testinställningen.
F: Hur väljer jag han- eller hon-MPO för en loopback-kabel?
S: Matcha kontaktens kön och styrstiftskonfigurationen- med det matchande MPO-gränssnittet för transceivern, testfixturen eller utrustningen.
F: Hur väljer jag OM3, OM4 eller OM5 för en MPO loopback?
S: Välj den multimode fibertyp som specificeras för transceivern eller utrustningen som testas för att bibehålla gränssnittskompatibilitet.
F: Vad är returförlust i en MPO loopback-kabel?
S: Returförlust indikerar den optiska effekten som reflekteras tillbaka mot källan. Den specificerade returförlusten är större än eller lika med 20 dB.
F: Kan en MPO multimode loopback testas före volymproduktion?
A: Ja. Tekniska prover kan produceras för verifiering av gränssnitt och kanal- innan volymproduktion vid behov.
