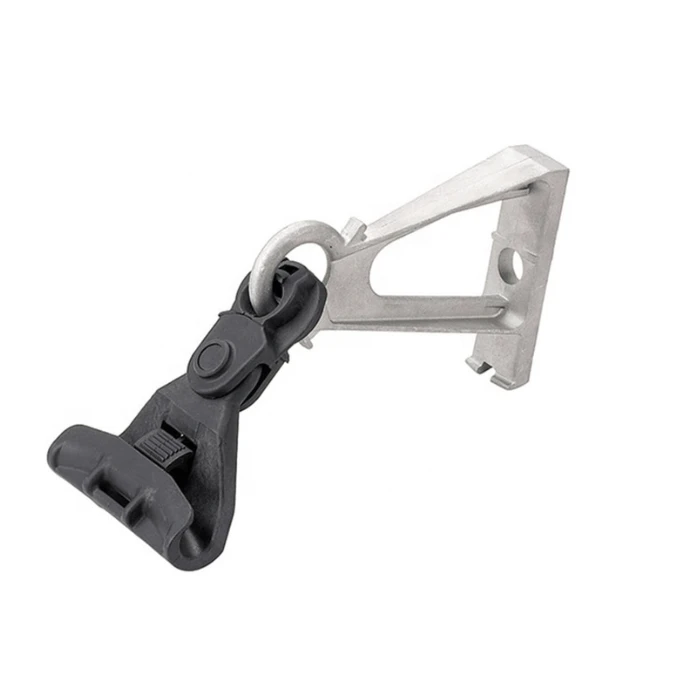

Upphängningsklämman för fiberoptisk kabel är utformad för att stödja och säkra flygfiberoptiska kablar vid mellanliggande stolpar, torn eller kors-armstrukturer. Klämenheten kombinerar en lastbärande-kropp, kabel-kontaktinsats eller förformade pansarstänger och monteringsdetaljer för att fördela mekanisk belastning samtidigt som det begränsar överdrivet tryck på kabelmanteln.
Tekniska specifikationer
|
Parameter |
Specifikation |
|
Tillämpliga kabeltyper |
ADSS, figur-8, runda självbärande, utvalda FTTH-kablar |
|
Kabeldiameter |
Ø6–20 mm; andra serier tillgängliga genom anpassning |
|
Typisk nominell mekanisk belastning |
10–30 kN för standardmodeller; förstärkta konfigurationer upp till 100 kN |
|
Tillämpligt spann |
Upp till 400 m för standardkonfigurationer |
|
Linjekonfiguration |
Raka rutter och måttliga avböjningsvinklar |
|
Hus |
Gjuten aluminiumlegering eller specificerad metallkonstruktion |
|
Kabel-kontaktmaterial |
EPDM eller annan UV-/väderbeständig-elastomer |
|
Pansarstänger |
Galvaniserat stål eller aluminium-belagt stål, beroende på konfiguration |
|
Hårdvara |
304/316 rostfritt stål eller galvaniserat stål |
|
Driftstemperatur |
Vanligtvis -40 grader till +65 grader |
|
Ytskydd |
Anodisering, galvanisering eller annat specificerat korrosionsskydd |
|
Vikt |
Cirka 0,45–2,8 kg, modellberoende |
Mekanisk design och kabelkompatibilitet
Upphängningsklämman är utformad för att bibehålla kabelpositionen samtidigt som stödkraften sprids över kabelns kontaktyta. För konfigurationer som använder förformade spiralformade pansarstänger anpassar sig stängerna till kabelytan och fördelar mekanisk spänning längs en längre kontaktlängd, vilket minskar lokal belastning på den yttre manteln.
En EPDM eller motsvarande elastomerinsats kan ge ytterligare dämpning och friktion mellan kabeln och klämkroppen. Detta är särskilt viktigt för flygvägar som utsätts för vind-inducerade rörelser och temperaturförändringar.
Kabeldiametern måste anpassas till det specificerade klämområdet. En klämma bör inte väljas enbart efter nominell kabeltyp; den faktiska färdiga ytterdiametern och installationsbelastningen bör kontrolleras mot modellspecifikationen.
Ansökningar
Upphängningsklämman används för överliggande fiberoptisk kabelinstallation i:
- FTTH- och FTTx-antennnät
- ADSS-åtkomst och stamnät
- Telekommunikationsledningar på elstolpar
- Bredbandsinfrastruktur på landsbygden och i städerna
- Campus, industripark och privata kommunikationsnätverk
- Kommunikationssystem för elnät som använder kompatibel själv-bärande fiberkabel
- Transport- och infrastrukturkommunikationsvägar
Installationsmetod
Klämman kan installeras på stolpar, torn eller kors-armar med hjälp av kompatibla stolpbultar, remmar av rostfritt stål, J-krokar, U--formade schackel eller dedikerade monteringsfästen, beroende på vald maskinvarukonfiguration.
För standardupphängningsapplikationer:
Bekräfta den faktiska kabelns yttre diameter och det valda klämområdet.
Kontrollera spännvidden, ruttvinkeln, vind-/isbelastning och nödvändig mekanisk belastning.
Placera kabeln korrekt i klämkroppen eller den förformade upphängningsenheten.
Montera klämman på den avsedda stolpen, tornet eller fästet.
Dra åt monteringsdetaljerna enligt det specificerade installationsmomentet.
Kontrollera att kabeln är ordentligt stödd utan överdriven kompression, manteldeformation eller skarp böjning.
Anpassning / OEM
OEM-konfigurationer är tillgängliga enligt kabeldiameter, kabelkonstruktion, erforderlig spännvidd, mekanisk belastning, armerings-stavlängd, monteringsgränssnitt och installationsstruktur.
Anpassning kan också inkludera:
- Klämkroppens dimensioner och geometri
- Förformad stånglängd och material
- Monteringsfästen och hårdvara
- Rostfritt-stål eller galvaniserade komponenter
- Produktmärkning och identifiering
- Kundförpackning och märkning
För utvärdering av anbudsförfrågan bör köpare tillhandahålla kabeltyp, faktisk ytterdiameter, typiskt spännvidd, maximalt spännvidd, linjevinkel, installationsstruktur och miljöförhållanden.
Inspektion & Provning
Typiska inspektionsartiklar inkluderar:
- Kabeldiameterkompatibilitet och dimensionsinspektion
- Visuell och ytbesiktning-
- Verifiering av material och beläggning
- Mekanisk belastnings-/brottstestning-
- Slip eller håll-krafttestning
- Inspektion av hårdvarupassning och infästning
- Korrosions-beständighetstestning där det anges
- UV- och miljöbeständighetstestning- för polymerkomponenter
Inspektionsrapporter och överensstämmelsedokumentation kan tillhandahållas enligt projektets krav.
FAQ
F: Kan upphängningsklämman användas för långa-ADSS-installationer?
A: Ja. Standardkonfigurationer är avsedda för vanliga flygplan, medan ADSS-installationer med långa-spann kan kräva förstärkta eller dubbla upphängningsenheter. Urvalet bör baseras på maximal spännvidd och beräknad miljöbelastning.
F: Kan du ge prover innan en bulkorder?
A: Ja. Prover kan ordnas för dimensionell,-kabelpassning och installationsutvärdering innan massproduktion. Provavgifter och frakt bekräftas normalt enligt den begärda modellen och kvantiteten.
F: Vilka standarder kan upphängningsklämman uppfylla?
S: Tillämpliga krav beror på kabelsystemet och destinationsmarknaden. IEC-, EN-, ASTM- och kundspecifika-tekniska specifikationer kan granskas när det är tillämpligt. Erforderlig standard eller projektspecifikation bör anges före offert.
F: Vilken förpackning används för bulkbeställningar?
S: Standardprodukter förpackas vanligtvis i kartonger med skyddande innerförpackning och placeras sedan på pallar vid behov för exporthantering. Anpassade kartongmärken, produktetiketter, kvantiteter och förpackningsmetoder är tillgängliga för grossistbeställningar.
F: Vad är MOQ för upphängningsklämmor?
S: En praktisk MOQ för vanliga kommersiella beställningar är 500 stycken per modell. Blandade modeller eller skräddarsydda konfigurationer kan diskuteras separat enligt produktionskrav.
F: Vad är den typiska ledtiden för en bulkorder?
S: För standardmodeller är den typiska handläggningstiden 7–14 dagar efter specifikation och orderbekräftelse. Skräddarsydda produkter kan kräva ytterligare verktyg eller produktionstid, vilket kommer att bekräftas innan beställningen görs.
F: Vilka betalningsvillkor accepterar du?
S: Vi accepterar vanligtvis T/T, L/C, PayPal och kreditkort. Andra betalningsvillkor kan diskuteras enligt ordervärde, kundkrav och samarbetsvillkor.
F: Vilka frakt- och exportalternativ finns tillgängliga?
S: Beställningar kan ordnas med sjö-, flyg- eller expressleverans, beroende på kvantitet, brådskande och destination. Vanliga handelsvillkor inkluderar EXW, DAP och DDP, med det slutliga fraktarrangemanget bekräftat enligt beställning och destination.
